Взрывозащищённые камеры видеонаблюдения обеспечили надёжный контроль химического предприятия
Мониторинг химического завода компании Hanwha Chemical, занимающего производственную площадку «Ульсан 1», выполняют камеры видеонаблюдения Wisenet от компании Hanwha Techwin. Для этого выбраны скоростные поворотные модели, которые не только обеспечивают качественное изображение и имеют современный функционал, но и заключены в корпус из нержавеющей стали, устойчивый к коррозии и воздействию химически активных веществ. Одна из применяемых на заводе камер, TNU-6320E, является взрывозащищённой, что крайне важно для предприятия с химической специализацией.
Заказчик: компания Hanwha Chemical.

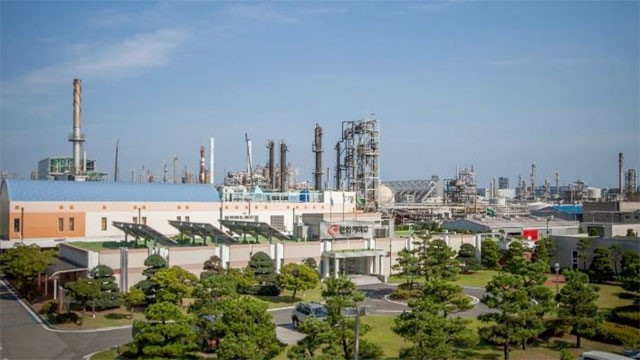

Место: Республика Корея, город Ульсан, производственная площадка «Ульсан 1» компании Hanwha Chemical.
Вертикальный рынок: химическая промышленность.
Задача
Компания Hanwha Chemical основанная в 1965 году, внесла весомый вклад в развитие химической индустрии Южной Кореи. В частности, она стала первым в стране производителем поливинилхлорида. В настоящее время компания занимает положение одного из лидеров отрасли, выпуская широкий ассортимент продуктов современной нефтехимии.
В компании Hanwha Chemical работает около 2400 сотрудников. Они трудятся на производственных площадках «Ульсан 1», «Ульсан 2», «Ульсан 3» и «Йосу», в исследовательском центре «Тэджон», а также в офисах, расположенных по всему миру.
Производственные площадки нефтехимического завода содержат большое число источников повышенной опасности. Здесь постоянно существует риск возгорания, взрыва или утечки токсичных веществ. Подобный инцидент возможен как в ходе текущей деятельности предприятия, так и во время ремонтных работ. Создание безопасной среды на нефтехимическом заводе — задача первостепенной важности.
В связи с этим на производственной площадке «Ульсан 1» компании Hanwha Chemical необходимо было внедрить современную систему видеонаблюдения. Её назначение состояло в том, чтобы обеспечить качественный мониторинг, позволяющий защитить сотрудников и жителей прилегающих к предприятию территорий, а также имущество завода.
Решение
В системе видеонаблюдения, которая была создана на предприятии, используются камеры торговой марки Wisenet. Их производитель — компания Hanwha Techwin. В состав системы вошли модели TNU-6320E и XNP-6320HS, имеющие корпус из нержавеющей стали. Они обеспечили надёжный мониторинг опасного производства на площадке «Ульсан 1».

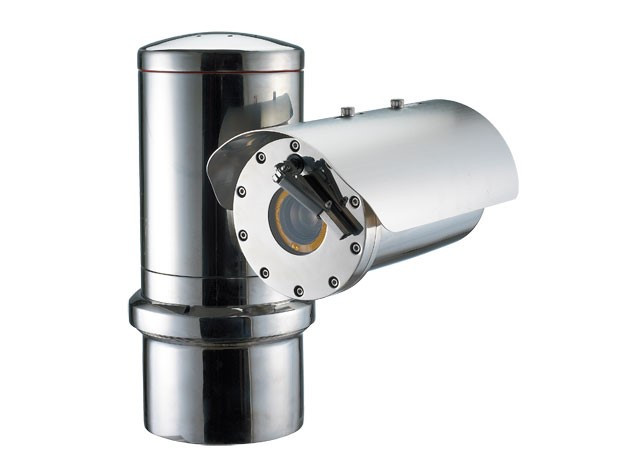

Телекамера Wisenet TNU-6320E

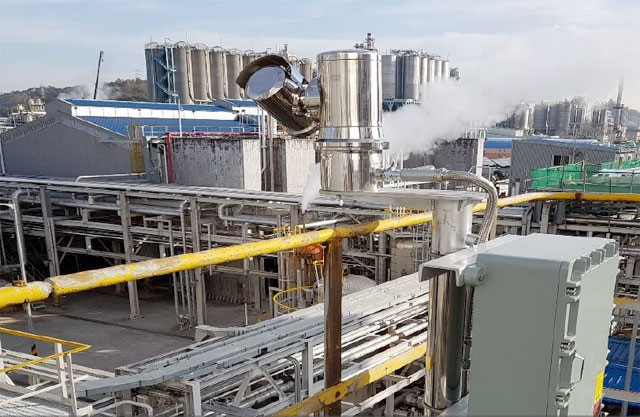

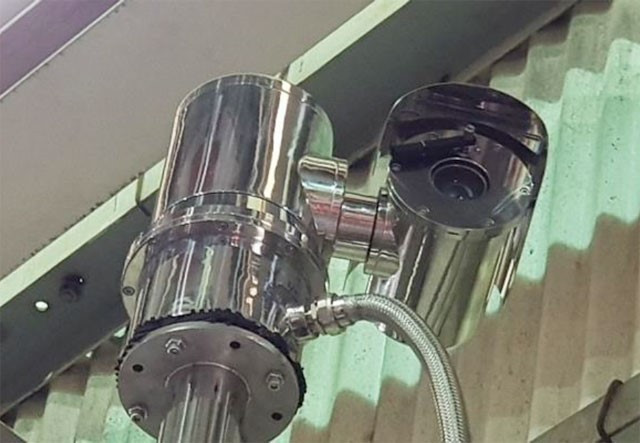

Взрывозащищённая камера видеонаблюдения Wisenet TNU-6320E, входящая в серию Wisenet T, установлена по всему предприятию — и в помещениях, и на улице. Местами её применения стали, в частности, периметр производственной площадки, лаборатории и склады химических веществ.
Камера TNU-6320E формирует изображение с разрешением 2 мегапикселя. Имеющийся у неё 32-кратный оптический зум позволяет идентифицировать объекты на больших расстояниях. Скоростные поворотные функции камеры — поворот на 360° без ограничения и наклон в пределах 180° — контролируются удалённо. Всё это гарантирует ведение мониторинга обширных пространств, в том числе по периметру предприятия.
Дворник на входном стекле камеры поддерживает его в чистом состоянии, вовремя удаляя снег, капли дождя, пыль и грязь. За счёт этого изображение всегда остаётся чистым и чётким. Камера имеет надёжную защиту от пыли и влаги по классу IP67 и работает в диапазоне температур от -40 до +55°C. Корпус камеры TNU-6320E изготовлен из нержавеющей стали марки SUS316L, которая обеспечивает её устойчивость к коррозии, а также к воздействию кислот и прочих химически активных веществ.
В числе функций видеоаналитики, имеющихся у камеры, — обнаружение движения и лиц в кадре. С их помощью достигается быстрая и гарантированная реакция службы безопасности на появление человека в запретных зонах предприятия. Камера также автоматически уведомляет оператора о выводе её самой из нормального положения.
Защита от взрыва
В случае взрыва корпус защитит камеру TNU-6320E — она сохранит работоспособность и продолжит передавать изображение.
Камера сертифицирована на соответствие европейскому стандарту взрывозащищённости ATEX II. Кроме того, у неё имеется сертификация на соответствие стандартам России и Таможенного союза. В их числе — Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ IEC 60079-1-2011 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d» и ГОСТ IEC 60079-31-2013 «Взрывоопасные среды. Часть 31. Оборудование с защитой от воспламенения пыли оболочками «t».

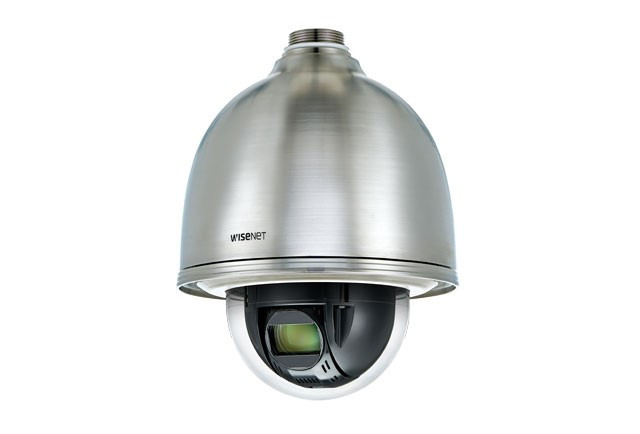

Камера Wisenet XNP-6320HS
Помимо модели TNU-6320E, на производственной площадке «Ульсан 1» установлена камера Wisenet XNP-6320HS из серии Wisenet X, применяемая в тех местах, где не нужна защита от взрыва. Её корпус также изготовлен из нержавеющей стали марки SUS316L, обеспечивающей защиту камеры от воздействия химически активной среды. Камера также имеет 2-мегапиксельное разрешение, скоростные поворотные функции, оптическое увеличение 32х и встроенную видеоаналитику.
Защита камеры XNP-6320HS от проявлений вандализма соответствует классам NEMA 4X и IK10, от пыли и влаги — IP66. Камера работает в широком диапазоне температур — от -50 до +55°C.. Конструкция камеры делает удобным её обслуживание, что важно при использовании на предприятиях с жёсткими гигиеническими требованиями, в том числе на химическом заводе.
Результат
После установки взрывозащищённых камер Wisenet из нержавеющей стали на производственной площадке «Ульсан 1» ведётся постоянный мониторинг территории. Весь сложный производственный комплекс предприятия поставлен под надёжный видеоконтроль.
Сотрудники компании Hanwha Chemical отмечают, что они с самого начала с доверием относились к продукции компании Hanwha Techwin, имеющей европейскую сертификацию по взрывозащищённости. После начала эксплуатации системы видеонаблюдения они убедились, что и качество мониторинга, которое обеспечивают эти камеры, находится на самом высоком уровне.
